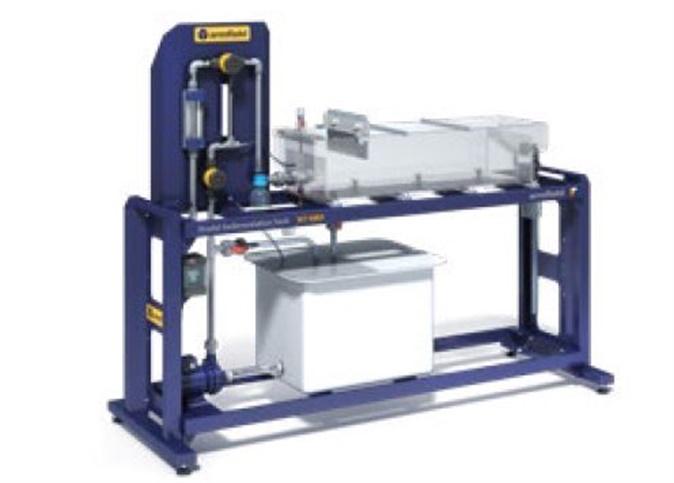

W7-MKII模拟沉淀槽
- 产品特点
- 产品描述
- 技术参数
- 文档下载
演示性能
利用示踪物测量流短路和静区
将实际流动模型和理想的流动模型进行对比
流速和障碍物位置分布的影响
测量沉淀去除效率及其对水力特征的影响
从实验室自来水供应系统获取水源，通过流量计将其注入沉淀池。为了方便研究沉淀，将悬浮液准备好，储存在集水槽中，在注入沉淀池之前，利用特殊设计的流量计将悬浮液和淡水混合。
混合好的悬浮液浓度是已知的，均匀地流入入口堰下的水槽中。利用英霍夫式锥形管可对此进行分析，或者通过烘干和称重进行准确的分析。利用流动喷雾装置不停地搅动积水槽，以便阻止固体在实验过程中下沉。
关于液压示踪和水流可视化的研究，可利用染料注射系统进行。在倒入沉淀池之前，注入已知体积的染料溶液。
分类说明
一款结实的丙烯酸沉淀槽，容量为80L，可盛装自来水或是悬浮液。利用离心泵将悬浮液从容量为120L的积水槽中抽出。积水槽中的喷雾装置让悬浮液保持悬浮状态。
两种液体分别配有流量计。自来水流量计范围为0.5-5.0升/分钟，悬浮物流量计范围为0-2升/分钟。
设备配有染料注射系统，以便研究液压示踪和水流可视化。
利用染色示踪剂可测量流态，并将其与理想的流动模式进行对比。
研究影响流态的变量，比如说流速和隔板位置
测量沉淀去除效率
沉淀池：1000 x 400 x200mm
沉淀物积水槽容量：120L
流量计范围：0.5-5升/分钟
沉淀物悬浮流量计范围:0-2升/分钟
泵流量：5米水头时，25升/分钟
发动机：0.1kw
推荐附件/仪器
Armfield沉淀研究装置（W2）分析指定悬浮物的沉淀属性
沉淀碳酸钙
天枰
色度计 – 7个带通滤波器，波长为450-700mm
要求
电源
W7-A: 220-240V/1ph/50Hz
W7-B: 120V/1ph/60Hz
W7-G: 220V/1ph/60Hz
供水系统
5升/分钟@1巴
装运规格
体积：2.9立方米
总重：310千克
总尺寸
高：1.55米
宽：1.90米
深：0.60米
